手术高清示教系统组成设计原理

　     应某个医疗机构需求，在整个大楼内包含4间手术室和一间示教室，设计一套手术高清示教系统，以满足医疗机构的教学需求。山东林之硕智能科技有限公司为这次的手术高清示教系统做了详细的设计方案。

　　手术高清示教系统主要分为手术实况直播、转播、录播，通过该系统可以实时的将手术室现场的手术过程视频信号和音频信号传输到指定的示教室内，以供医护人员观摩学习，同时也可以将手术录播下来存储到服务器上，可以随时调取查看以前的手术现场视频。

　　1、手术室前端信息采集

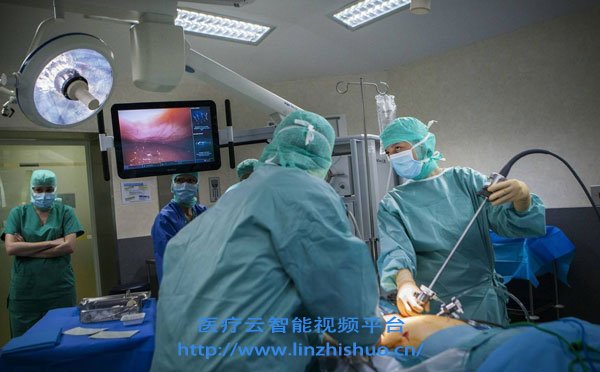

　　根据医院教学需要，需要将手术室内的全部场景和手术切口画面全部展现出来，这就需要设计2路视频信号和1路音频信号。其中1路视频依靠全景摄像机采集手术室全景信号，安装在手术室一角吸顶安装，另1路视频信号依靠术野摄像机采集手术切面图像，安装在手术室无影灯摆臂上。根据特殊手术需要，也可考虑在无影灯上增设1路视频信号，从多个角度完全，清晰的展现手术微部细节。

　　同时在每间手术室医用吊塔内预留2个数据信号点，作为生命监护仪、内窥镜、手术病理切片等图像信号传输接口。在手术监控室预留1光纤点到综合楼六楼信息中心机房。

　　2、示教信息管理控制中心

　　手术室内1路音频信号，2路或3路视频信号集中在手术监控室，手术监控室作为手术高清示教系统的控制室，控制室设1台16路D1 数字硬盘录像机和1台音视频矩阵，它负责将手术现场手术信号进行存储，以及将示教手术室内音视频信号实时切换到指定示教室，完成信号的切换输出。

　　3、手术视频显示装备

　　在手术示教室内配置1台50寸等离子电视或高清晰投影机，进行实时手术教学视频图像显示。同时配置1台会议室桌面型对讲话机，用来与手术控制室实现双向对讲功能。

　　由此，高清手术示教系统就能利用医疗机构现有的网络，实现手术室和示教室内的双向“面对面”，从而达到远程教学的目的，大大提高医院的教学能力。
